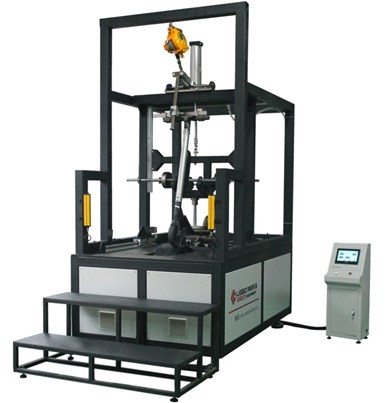

設備名稱:HF-7018A 滑板車動態耐用性試驗機
一、功能用途
EN17128滑板車動態耐用性試驗機用于模擬踏板車路況試驗,在承受一定的負載、經過標準規定的跳動塊時的耐久性試驗,按試驗要求進行一定次數的試驗,用以評估行進過程踏板的耐久性情況。
本機是通過馬達帶動鏈輪運動,從而帶動滾筒轉動,并通過調節馬達轉速改變滾筒之轉速來達到測試目的。
測試標準:EN17128
二、技術參數
1、 測試工位:1個
2、 滑板車車把高度:1060~1150mm(可調)
3、 車把固定方式:車把采用專用治具固定,位置可調,夾具固定端可根據整車擺動角度隨動并且快拆防松
4、 車架負載范圍:40~110kg砝碼(調節精度10kg)
5、 負載提升方式:汽缸(加拉力緩沖器)選用導向輪導向
6、 車把負載:10kg
7、 砝碼固定方式:中心固定
9、 沖擊塊: 4個(材質鋁合金跳動塊1),前邊長50mm、高度15mm、上邊長20mm、后傾角45°、寬度50mm。
10、 機架:80方鋼(8#方通)焊接臺架+鈑金封裝11、 速度范圍:0~20km/h,任意設定
12、 速度精度要求:±0.1m/s
13、 控制器及顯示:7寸彩色觸摸屏人機界面顯示
14、 控制要求:可設定里程和轉動圈數,運行結束后聲響報警
15、 設定里程:0~999,999 km,可任意設定
16、 計速:0~999,999 km/h(或指定速度單位),可調可設置
17、 計數精度:±1/1000次
18、 電機功率:3.75KW
19、 機臺尺寸:W1300×L1600×H2600mm
20、 設備重量: 約1.5噸
21、 電源:AC380V 50HZ
