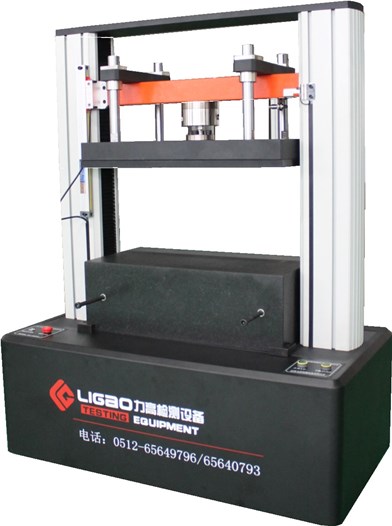

HF-9006X電池擠壓形變測試機

液壓式電池擠形變試驗機模擬各類鋰電池軟包電池在使用過程中，電池遭受擠壓的情形下電池不起火、不爆炸、視為合格也是各電池廠家及研究所必不可少的檢測設備。

擠壓測試原理：裝電池按照4.5.1規定的試驗方法充滿電后，將電池置于兩個平面內，垂直于極板方向進行擠壓，兩平板間施壓13.0KN±0.2KN的擠壓力，一旦壓力達到好大值即可停止擠壓試驗，試驗過程中電池不能發生外部短路。

一、設備尺寸：

1. 壓力范圍：20~2000kg

2. 大理石臺面尺寸：600mmx300mm

3. 大理石臺面平整度：＜0.01mm

4. 上下壓板好大張開尺寸：100mm

5. 好大測量厚度：＞80mm

6. 厚度分辨率：0.001mm

7. 厚度精度：＜±0.03mm

8. 上下壓板好大張開尺寸：100mm

二、設備參數：

9. 測試工位：1工位

10. 力傳感器：2000KN，±0.5%精度，0.5級

11. 上下限動裝置：升降上限、下限保護開關及定位設定；

12. 位移控制：采用雙位移光柵尺，兩個測量點位取其平均值，測量結果更加準確；

13. 驅動系統：伺服電機控制，雙絲桿驅動，精確控制下壓平行度；

14. 控制參數：升降速度0~500mm/min，產品形變檢測精度0.001mm；

15. 保持時間：0～999s（S和min時間可以選擇并換算）；

16. 控制要求：電腦控制，定制軟件；

17. 顯示參數：17吋電腦顯示器，顯示測試時間，保持時間，測試速度，位移變形等；

18. 設備機架烤漆；機架材質為普通碳鋼，烤漆處理，外觀簡單大方。

19. 特別測試說明：施加特定壓力后，保持五分鐘，然后讀數。數值是兩塊大理石板之間的距離，也就是厚度。
